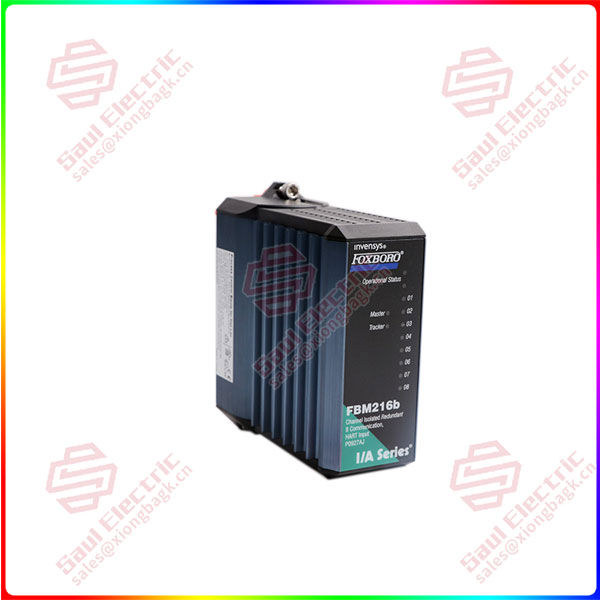

FBM216B P0927AJ Блок ввода/вывода

Description

• Аналоговый выход:​ Предоставляет 4 изолированных аналоговых выходных канала​ с сигналом 4-20 мА.
• Интеллектуальные возможности:​ Каждый канал может быть индивидуально сконфигурирован на:
  • Прямой выход управляющего сигнала на исполнительные механизмы (клапаны, приводы, регуляторы скорости).
  • Работу в режиме резервирования (backup) для других каналов или модулей.
  • Генерацию тестовых сигналов.
• Изоляция:​ Гальваническая изоляция между полевыми цепями, цепями контроллера и шиной связи для защиты от помех и безопасной работы.
• Диагностика:​ Встроенная диагностика целостности каналов, обрывов и коротких замыканий в полевых линиях.
• «Hot Swappable»:​ Модуль поддерживает возможность замены «на ходу» (без остановки всей системы) в специальных корзинах FBM.

Характеристики (типичные для FBM216B):

• Тип сигнала:​ Выходной, 4-20 мА (активный).
• Количество каналов:​ 4 независимых канала.
• Нагрузка:​ До 600 Ом на канал (при 24 В DC).
• Точность:​ Высокая, обычно ±0.1% от шкалы.
• Разрешение:​ 16 бит.
• Изоляция:
  • Между каналами: Да.
  • Между каналом и шиной FBM: Да.
  • Между каналом и землей: Высокий уровень (обычно 1500 В AC).
• Индикация:​ Светодиоды состояния (питание, активность, сбой) для каждого канала.
• Питание:​ Получает от базового модуля FBM или корзины (обычно 24 В DC).
• Подключение:​ Через съемную клеммную колодку (Field Termination Assembly).

• Управление регулирующими клапанами с позиционерами 4-20 мА.
• Управление частотными преобразователями (VFD).
• Задание уставок для локальных регуляторов.
• Системы распределенного управления (DCS) Foxboro I/A Series на нефтегазовых, химических, нефтехимических предприятиях, ТЭЦ и НПЗ.
