MOTOROLA MVME162-513A Встраиваемая одноплатная вычислительная система

Description

​​MOTOROLA MVME162-513A: Встраиваемая одноплатная вычислительная система (VME)​​

​​Серия MVME162: Высокопроизводительный модуль для промышленных и телекоммуникационных применений​​

​​Обзор продукта:​​

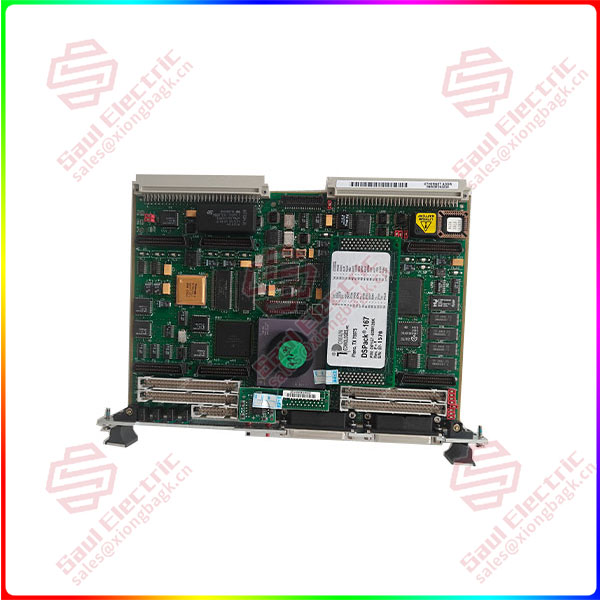

Модуль ​​MOTOROLA MVME162-513A​​ представляет собой одноплатную вычислительную систему (VME Single Board Computer — SBC), построенную на базе мощного 32-разрядного микропроцессора серии Motorola 68000 (вероятно, MC68030 или MC68040). Данный модуль был разработан для использования в качестве центрального контроллера в высоконадежных и demanding applications, требующих высокой вычислительной мощности, расширенных возможностей ввода-вывода и работы в real-time режиме. Плата соответствует стандарту VMEbus (VERSAbus Eurocard), что обеспечивает ее совместимость с широким спектром периферийных модулей.

​​Ключевые особенности и преимущества:​​

• ​​Высокая производительность:​​ Основан на 32-разрядном процессоре Motorola 680×0 с тактовой частотой 25-50 МГц, с возможностью наличия математического сопроцессора (FPU).
• ​​Интегрированная оперативная память:​​ Оснащен значительным для своего времени объемом DRAM (вероятно, 8-32 МБ), часто с возможностью расширения.
• ​​Расширенные возможности ввода-вывода:​​ Включает в себя множество интерфейсов на самой плате:

• ​​SCSI-2 (NCR 53C710)​​ — для подключения высокоскоростных внешних устройств хранения данных.
• ​​2x Ethernet​​ (10BASE-T/10BASE2) — для сетевого подключения (часто на контроллере AMD Lance).
• ​​4x Последовательных порта​​ (асинхронные/синхронные, RS-232/RS-422/RS-485).
• ​​Параллельный порт.​​
• ​​24 линии параллельного ввода-вывода (GPIO).​​
  • ​​Слоты для расширения памяти:​​ Наличие слотов для установки SRAM-модулей с батарейным резервом (NVRAM) или Flash-памяти.
  • ​​Интерфейс VMEbus:​​ 32-разрядный системный интерфейс с поддержкой мастера шины (Bus Master), системного контроллера (System Controller) и арбитража.
  • ​​Механический ключ (Keying):​​ Код 513Aв номенклатуре часто указывает на определенную конфигурацию платы (процессор, объем памяти, интерфейсы).
  • ​​Надежность:​​ Предназначен для работы в промышленных условиях.



​​Технические характеристики (Типичные для серии MVME162):​​

​​Области применения:​​

Модуль MVME162-513A использовался в applications, требующих высокой надежности и real-time производительности:

• ​​Промышленная автоматизация:​​ Управление технологическими процессами, станками с ЧПУ, робототехникой.
• ​​Телекоммуникационное оборудование:​​ Управление коммутаторами, маршрутизаторами, базовыми станциями.
• ​​Оборонная и аэрокосмическая промышленность:​​ Встраиваемые системы управления и сбора данных.
• ​​Медицинское оборудование:​​ Системы диагностики и мониторинга.
• ​​Транспортные системы:​​ Управление движением, системы сигнализации.

​​Дополнительная информация:​​

• ​​Производитель:​​ ​​Motorola​​ (позже стала частью ​​Freescale Semiconductor​​, которая в свою очередь была поглощена ​​NXP Semiconductors​​).
• ​​Статус:​​ Продукт является устаревшим (obsolete) и снят с производства. Для новых разработок рекомендуется использовать современные аналоги на базе архитектур ARM, x86 или Power Architecture.
• ​​Программное обеспечение:​​ Плата поддерживала различные ОС реального времени (RTOS): VxWorks, pSOS, QNX, LynxOS, а также собственные ОС от Motorola (OS-9).
• ​​Совместимость:​​ Модуль требует шасси (крейта) VMEbus с соответствующими слотами и источником питания.
• ​​Важное примечание:​​ Из-за возраста продукта найти новое оборудование крайне сложно. Обычно оно доступно на вторичном рынке или у специализированных поставщиков refurbished оборудования.

​​Для получения исторической и детальной информации рекомендуется обращаться к архивным техническим описаниям (datasheet) на сайтах NXP или специализированных сообществ, занимающихся retrocomputing и industrial computing.​​
