PXIE-5164 компании National Instruments​

Description

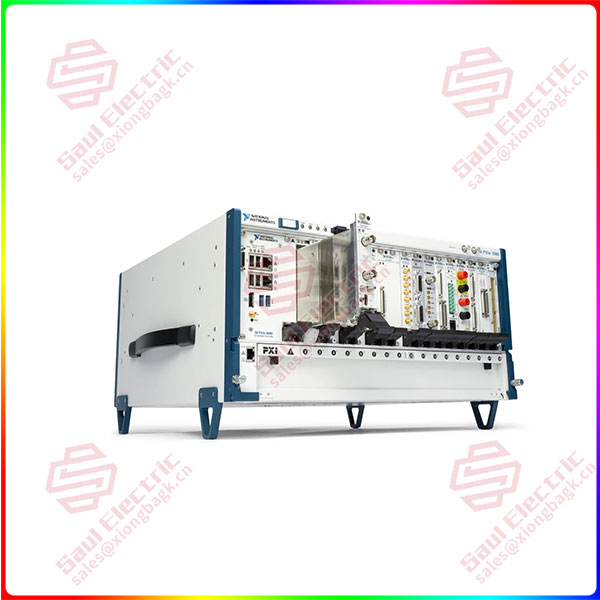

​​Цифровой осциллограф PXIe-5164 компании National Instruments​​

​​Ключевые особенности​​

• ​​Тип прибора:​​ Высокоскоростной цифровой осциллограф (анализатор формы сигналов) для платформы PXI Express.
• ​​Полоса пропускания:​​ 500 МГц.
• ​​Количество каналов:​​ 2 канала (с дифференциальными входами).
• ​​Максимальная частота дискретизации:​​ 1.25 ГВыб/с (на канал), 2.5 ГВыб/с (с интерливингом).
• ​​Разрешение АЦП:​​ 10 бит.
• ​​Платформа:​​ PXI Express, что обеспечивает высокую пропускную способность для передачи данных в хост-контроллер.

​​Основные функции и преимущества​​

• ​​Высокая производительность:​​ Шина PXI Express обеспечивает чрезвычайно высокую скорость передачи данных, что позволяет захватывать длинные и сложные сигналы без потерь.
• ​​Гибкость системы:​​ Модуль может быть объединен в одном шасси PXIe с другими инструментами (генераторами сигналов, мультиплексорами, коммутаторами) для создания комплексной автоматизированной измерительной системы (ATE).
• ​​Программная настройка:​​ Управление осуществляется через среду NI LabVIEW или другие языки программирования (C/C++, .NET), что позволяет создавать специализированные приложения для автоматизированного тестирования (Automated Test Equipment — ATE).
• ​​Синхронизация:​​ Поддержка технологии синхронизации NI Timing and Sync (PXI Trigger Lines, Star Trigger) позволяет точно синхронизировать захват сигналов с другими модулями в системе.

​​Области применения​​

• ​​Автоматизированное испытательное оборудование (ATE):​​ Контроль качества и производственные испытания электронных модулей (радиочастотных блоков, плат управления).
• ​​Исследования и разработка (R&D):​​ Отладка и характеристика цифровых и аналоговых схем, силовой электроники, систем связи.
• ​​Радиолокация и программно-определяемые радио (SDR):​​ Захват и анализ ВЧ-сигналов.
• ​​Верификация систем связи:​​ Анализ целостности сигналов в высокоскоростных цифровых шинах.

​​Технические характеристики​​

​​Сравнение с настольным осциллографом​​

• ​​Интеграция:​​ Легко комбинируется с другими модулями (генераторы, источники питания, цифровые линии ввода/вывода) в одном компактном шасси.
• ​​Автоматизация:​​ Полностью управляется программно, что идеально для создания автоматизированных испытательных стендов, не требующих постоянного присутствия оператора.
• ​​Масштабируемость:​​ Производительность системы может быть легко увеличена за счет добавления дополнительных модулей или использования более мощного контроллера.
