PXI-2527 Мультиплексор матричных коммутаций

Description

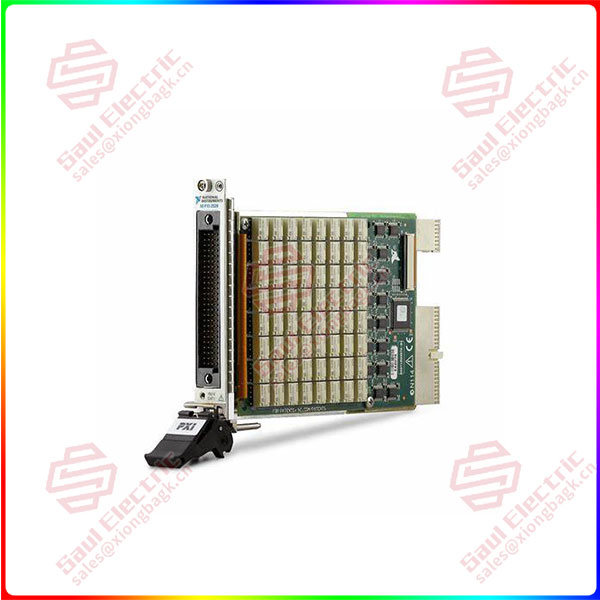

Мультиплексор матричных коммутаций National Instruments PXI-2527​​

​​Ключевые особенности​​

• ​​Тип устройства:​​ Мультиплексор матричных коммутаций (Matrix Switch) для платформы PXI.
• ​​Основная функция:​​ Коммутация сигналов высокого напряжения между множеством входов и выходов.
• ​​Ключевая характеристика:​​ Поддержка напряжений до 300 В постоянного или 210 В переменного тока.
• ​​Конфигурация:​​ Матрица формата 4×32 (4 шины, к которым можно подключить до 32 каналов каждая).

​​Основные функции и преимущества​​

• ​​Высоковольтная коммутация:​​ Способность коммутировать сигналы до 300 В делает модуль пригодным для работы с силовыми цепями, цепями управления двигателями, промышленной автоматикой и другими приложениями, выходящими за рамки низковольтной логики.
• ​​Гибкость матричной архитектуры:​​ Архитектура 4×32 позволяет создавать сложные маршруты соединений, например, подключать несколько измерительных приборов к различным тестируемым устройствам в произвольной последовательности.
• ​​Автоматизация тестирования (ATE):​​ Идеально подходит для построения автоматизированных испытательных стендов, где требуется последовательное или параллельное измерение множества параметров.
• ​​Надежные реле:​​ Использование электромеханических реле (Form C) обеспечивает высокую коммутационную способность, гальваническую развязку и низкое контактное сопротивление.

​​Области применения​​

• ​​Функциональное тестирование печатных плат (PCB):​​ Коммутация источников питания и измерительных приборов к различным точкам на плате.
• ​​Тестирование автомобильных компонентов:​​ Коммутация сигналов в системах управления бортовой электроникой.
• ​​Проверка систем релейной защиты и автоматики.​​
• ​​Управление производственными линиями:​​ Коммутация сигналов управления мощными приводами.

​​Технические характеристики​​

​​Принцип работы и конфигурация​​

1. ​​Архитектура:​​ Модуль организован в виде 4 независимых шин (Rows). Каждая шина может быть соединена с любым из 32 каналов (Columns), образуя матрицу.
2. ​​Программное управление:​​ С помощью драйвера NI-Switch пользователь создает соединения между каналами. Например, можно программно скомандовать: «подключить шину 1 к каналу 5», «подключить шину 2 к каналу 12» и т.д.
3. ​​Создание сложных маршрутов:​​ Можно одновременно активировать несколько соединений, чтобы направить сигналы по сложным путям.
4. ​​Интеграция в систему:​​ Модуль устанавливается в шасси PXI вместе с другими приборами (источниками питания, мультиметрами), образуя единую автоматизированную измерительную систему.
