5136-PFB-104 Модуль связи Profibus-DP для программируемых

Description

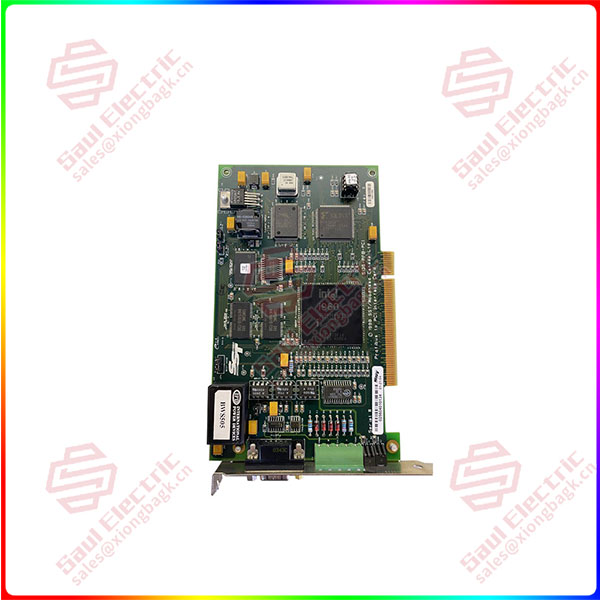

SST 5136-PFB-104 — Модуль связи Profibus-DP для программируемых контроллеров (PLC)

Обзор продукта:

Модуль SST 5136-PFB-104 представляет собой коммуникационный модуль Profibus-DP производства SST (Synergetic Systems & Technology), которая позднее стала частью Woodhead Connectivity (в настоящее время принадлежит Molex). Данный модуль предназначен для интеграции в стойку программируемого логического контроллера (ПЛК) и обеспечивает подключение ПЛК к высокоскоростной промышленной сети Profibus-DP (Decentralized Periphery).

Этот модуль часто используется в качестве мастер-адаптера Profibus, позволяя ПЛК выступать в роли ведущего устройства (Master) в сети, к которой подключаются ведомые устройства (Slaves), такие как удаленные модули ввода-вывода, частотные преобразователи, датчики и исполнительные механизмы.

Основные функции и назначение:

• Тип устройства: Сетевой интерфейсный модуль (Communication Interface Module).

• Назначение: Обеспечение связи между ПЛК и распределенными устройствами через сеть Profibus-DP. Модуль выполняет роль протокольного преобразователя, переводя данные из внутреннего формата контроллера в телеграммы Profibus и обратно.

• Режим работы: Profibus-DP Master (Class 1). Модуль управляет обменом данными в сети, циклически опрашивая подключенные ведомые устройства (Slaves).

• Интеграция: Устанавливается непосредственно в стойку (backplane) совместимого ПЛК, что обеспечивает высокоскоростной обмен данными между процессором и сетью.

Ключевые особенности:

• Высокая скорость: Поддерживает скорость передачи данных Profibus-DP до 12 Мбит/с, что позволяет создавать сети с малым временем отклика для критичных по времени applications.

• Простота конфигурации: Конфигурация сети Profibus (список ведомых устройств и их параметры) typically выполняется с помощью удобного программного обеспечения SST Configurator или SST Profibus DP Configuration Tool. Полученный файл конфигурации затем загружается в процессор ПЛК.

• Поддержка GSD-файлов: Для добавления устройств различных производителей используются стандартные GSD-файлы (General Station Description).

• Горячая замена (опция): В зависимости от модели ПЛК и конструкции стойки, может поддерживаться замена модуля без остановки системы.

• Индикация: Имеет светодиодные индикаторы для отображения статуса питания, активности сети, ошибок передачи данных и состояния обмена с каждым из ведомых устройств.

Технические детали:

• Совместимость с ПЛК: Модуль разработан для установки в стойки ПЛК различных производителей, наиболее часто используется с контроллерами:

◦ Allen-Bradley (Rockwell Automation): ПЛК серий SLC 500 (5/05) и MicroLogix.

◦ Modicon (Schneider Electric): ПЛК серии Quantum.

• Интерфейс: Profibus-DP (стандарт EN 50170).

• Разъем: 9-контактный суб-D разъем (стандартный для Profibus).

• Протокол: Profibus-DP (Master, Class 1).

• Скорость передачи: До 12 Мбит/с (автоматическое определение или ручная настройка).

Область применения:

Модуль используется для создания распределенных систем управления в различных отраслях промышленности:
• Автомобильная промышленность (автоматизированные сборочные линии)

• Пищевая промышленность

• Упаковочное и транспортное оборудование

• Химическая промышленность

• Системы управления зданием (BMS)

Важные примечания:

1. Совместимость: Перед покупкой необходимо убедиться в совместимости модуля 5136-PFB-104 с конкретной моделью и серией вашего ПЛК (SLC 5/05, MicroLogix и т.д.).
2. Программное обеспечение: Для настройки модуля требуется специализированное ПО SST Profibus DP Configuration Tool.
3. Конфигурация: Настройка сети Profibus (адресация, выбор ведомых устройств) является обязательным и критически важным этапом.
4. Запасная часть: Данный модуль является well-established продуктом, но может считаться устаревшим для новых проектов. Тем не менее, он широко используется как запасная часть для модернизации и ремонта существующих систем.

Заключение:

SST 5136-PFB-104 — это надежный и проверенный временем коммуникационный модуль, который позволяет легко и эффективно интегрировать ПЛК Allen-Bradley и Modicon в промышленные сети Profibus-DP. Его ключевыми advantages являются высокая скорость, robust-design и относительно простая настройка. Этот модуль сыграл значительную роль в организации распределенного ввода-вывода до широкого распространения Ethernet-based решений.
