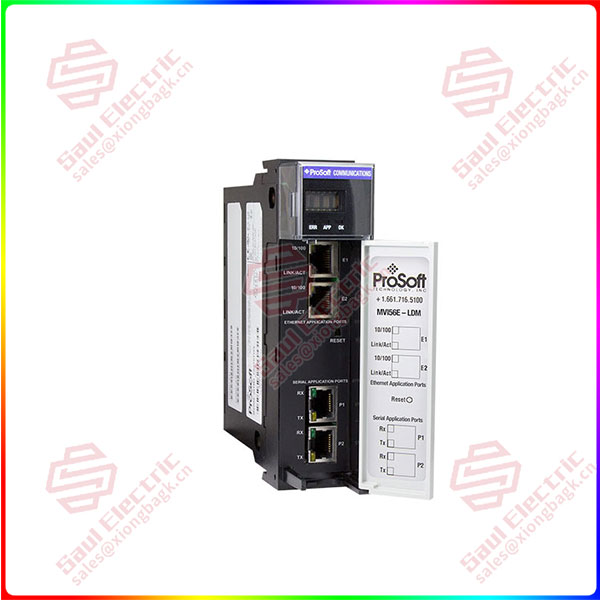

Коммуникационный модуль MVI56E-MCMR ProSoft Technology
Ключевые особенности
-
Тип модуля: Коммуникационный модуль-шлюз (сопроцессор) для сетей Modbus. -
Совместимость: Устанавливается в шасси программируемых логических контроллеров (ПЛК) серий Allen-Bradley ControlLogix® 1756. -
Основной протокол: Поддержка клиента (Master) и сервера (Slave) в сети Modbus RTU и Modbus TCP/IP. -
Ключевая функция: Обеспечивает прямой обмен данными между контроллером ControlLogix и сотнями сторонних устройств, поддерживающих протокол Modbus.
Основные функции и преимущества
-
Универсальная связь: Один модуль поддерживает как последовательный интерфейс Modbus RTU (RS-232/485), так и сетевой Modbus TCP/IP, что покрывает подавляющее большинство случаев интеграции. -
Режимы работы: Может работать как клиент (Master) — инициировать запросы к подчиненным устройствам (например, частотным приводам, счетчикам), так и как сервер (Slave) — отвечать на запросы от внешних систем SCADA или ПЛК. -
Снижение нагрузки на ЦП: Функционирует как независимый сопроцессор, выполняя всю обработку протокола Modbus, что освобождает основной процессор ControlLogix для выполнения логики управления. -
Простота программирования: Настройка осуществляется с помощью удобных инструкций Add-On Profiles (AOP) и Add-On Instructions (AOI) для среды программирования Studio 5000 Logix Designer, что максимально упрощает интеграцию.
Области применения
-
Интеграция с системами АСУ ТП: Связь контроллера ControlLogix с системами диспетчеризации (SCADA), HMI-панелями или ПЛК других производителей, которые используют Modbus TCP/IP. -
Подключение периферийных устройств: Управление и мониторинг частотных приводов, блоков релейной защиты, счетчиков энергии, датчиков температуры, весовых терминалов, поддерживающих Modbus RTU. -
Модернизация оборудования: Ввод в систему старого оборудования, которое не поддерживает native-протоколы Rockwell, но имеет интерфейс Modbus. -
Энергетика, водоподготовка, manufacturing: Отрасли, где протокол Modbus является стандартом де-факто.
Технические характеристики
|
|
|
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Принцип работы и конфигурация
-
В Studio 5000 добавляется конфигурация модуля через Add-On Profile (AOP). -
В графическом интерфейсе задаются IP-адрес (для Modbus TCP), параметры последовательного порта (для Modbus RTU), а также создается таблица обмена данными (Mapping Table). -
В этой таблице программист напрямую связывает адреса Modbus (например, Holding Register 40001) с тегами (tags) контроллера ControlLogix. -
После загрузки конфигурации модуль начинает автономный обмен данными. Контроллер просто работает с данными в своих тегах, как если бы они находились в его собственной памяти.
