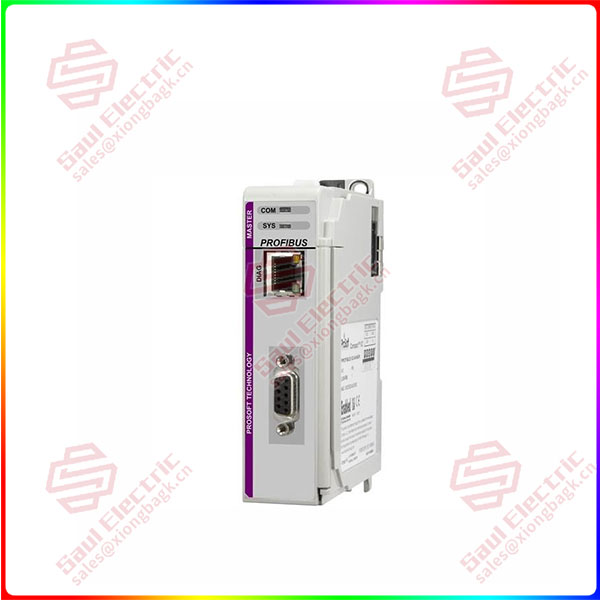

Коммуникационный модуль ProSoft ILX69-PBM
Ключевые особенности
-
Тип устройства: Коммуникационный модуль расширения (левый). -
Основная функция: Обеспечение связи между контроллером CompactLogix и устройствами через интерфейс PROFIBUS DP. -
Роль в сети: Поддерживает работу как Ведомого (Slave/DPS), так и Ведущего (Master/DPM) протокола PROFIBUS DP. -
Ключевое преимущество: Позволяет контроллерам CompactLogix напрямую интегрироваться в сети PROFIBUS, широко распространенные в Европе и Азии.
Основные функции и преимущества
-
Двойной режим работы: Уникальная возможность работать как в режиме ведущего устройства (Master) — для опроса подчиненных устройств, так и в режиме ведомого (Slave) — для предоставления данных ведущему контроллеру (например, Siemens S7). Это обеспечивает невероятную гибкость. -
Прозрачная интеграция в Logix: Модуль полностью интегрируется в среду Studio 5000. Данные из сети PROFIBUS отображаются в виде тегов (tags) контроллера, с которыми можно работать так же, как с данными локальных модулей ввода-вывода. -
Снижение нагрузки на ЦП: Модуль самостоятельно обрабатывает весь стек протокола PROFIBUS, освобождая ресурсы основного процессора контроллера. -
Простота конфигурации: Настройка осуществляется с помощью удобного Add-On Profile (AOP) в Studio 5000, а не через сложные скрипты.
Области применения
-
Интеграция приводов: Подключение частотных приводов (например, Siemens, SEW, Danfoss) к контроллеру CompactLogix. -
Связь с распределенным вводом-выводом: Подключение удаленных станций ввода-вывода (например, WAGO, Phoenix Contact) по PROFIBUS DP. -
Агрегация данных от устройств: Сбор информации с измерительных приборов, датчиков и других интеллектуальных устройств в сети. -
Создание гибридных систем: Интеграция в качестве ведомого устройства в систему управления, где главный контроллер — от другого производителя (например, Siemens).
Технические характеристики
|
|
|
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Принцип работы и конфигурация
-
Установка: Модуль подключается непосредственно к левому порту расширения контроллера CompactLogix L2/L3. -
Конфигурация в Studio 5000: В проекте контроллера добавляется конфигурация модуля через Add-On Profile (AOP). В графическом интерфейсе выбирается режим работы (Master/Slave) и настраивается таблица обмена данными. -
Создание тегов: Программист сопоставляет данные устройств PROFIBUS (заданные в файле GSD) с тегами (массивами данных) в контроллере. -
Циклический обмен: Модуль в режиме Master периодически опрашивает все настроенные ведомые устройства в сети PROFIBUS и автоматически обновляет данные в тегах контроллера. В режиме Slave — ожидает запросы от ведущего устройства и предоставляет ему данные из контроллера.
