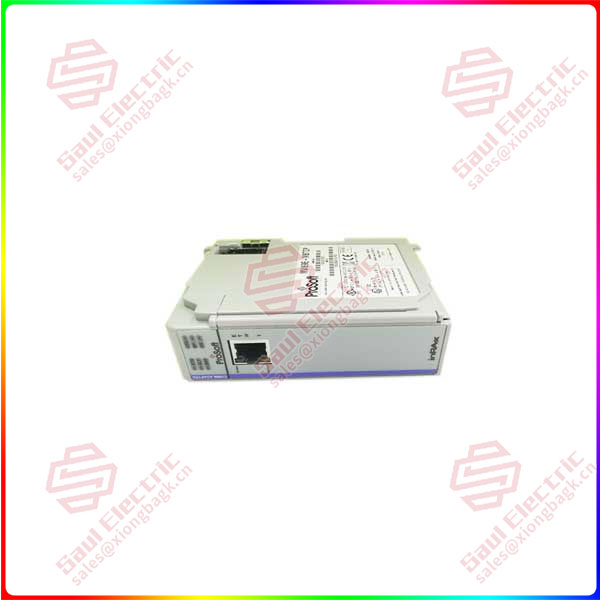

Коммуникационный модуль ProSoft MVI69E-MBTCP
Ключевые особенности
-
Тип устройства: Коммуникационный модуль расширения (левый). -
Основная функция: Обеспечение связи между контроллером CompactLogix и устройствами через протокол Modbus TCP. -
Роль в сети: Клиент (Master) или Сервер (Slave) в сети Modbus TCP/IP. -
Ключевое преимущество: Позволяет контроллерам Rockwell Automation напрямую взаимодействовать с огромным парком устройств, поддерживающих промышленный стандарт Modbus TCP.
Основные функции и преимущества
-
Прямая интеграция с Modbus TCP: Обеспечивает прозрачный обмен данными между логикой контроллера CompactLogix и любыми устройствами с поддержкой Modbus TCP (ПЛК, ЧПУ, частотные приводы, панели оператора, системы учета энергии, интеллектуальные датчики). -
Двойной режим работы: Может функционировать как Клиент (Master) — инициируя запросы к подчиненным устройствам, так и как Сервер (Slave) — предоставляя данные по запросу от внешних систем (SCADA, MES). -
Снижение нагрузки на ЦП: Модуль работает как независимый сопроцессор, самостоятельно обрабатывая весь стек протокола Modbus TCP, что освобождает ресурсы основного процессора контроллера для выполнения логики управления. -
Простота программирования в Studio 5000: Настройка осуществляется с помощью удобных инструкций Add-On Instructions (AOI) в среде Rockwell Studio 5000 Logix Designer. Данные из устройств Modbus отображаются в виде простых тегов (tags) контроллера.
Области применения
-
Энергетика: Обмен данными с системами учета электроэнергии, релейной защиты. -
Интеграция с сторонними ПЛК: Связь между CompactLogix и ПЛК других производителей (Schneider Electric, Siemens). -
Подключение интеллектуальных устройств: Сбор данных с частотных приводов, систем контроля вибрации, весовых терминалов. -
Связь с системами верхнего уровня: Интеграция контроллера в SCADA- или MES-системы, использующие Modbus TCP.
Технические характеристики
|
|
|
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Принцип работы и конфигурация
-
Установка: Модуль подключается непосредственно к левому порту расширения контроллера CompactLogix L2x/L3x. -
Конфигурация в Studio 5000: В проекте контроллера добавляется конфигурация модуля через Add-On Profile (AOP). В графическом интерфейсе настраиваются IP-адреса устройств, адреса Modbus (типы регистров: Coils, Inputs, Holding Registers, Input Registers) и производится привязка к тегам контроллера. -
Программирование логики: В логике контроллера используются простые инструкции (AOI), например, для чтения ( MSTR_READ) или записи (MSTR_WRITE) данных в устройства Modbus. -
Циклический обмен: Модуль в режиме Клиента (Master) периодически опрашивает все настроенные устройства и автоматически обновляет данные в тегах контроллера. В режиме Сервера (Slave) — ожидает запросы от ведущего устройства.
