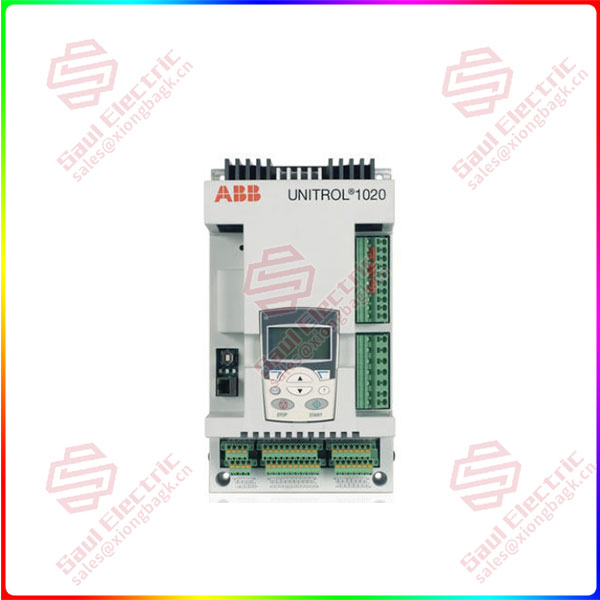

UNITROL1020 3BHE030579R0003 Статическая система возбуждения для синхронных генераторов

Description

Общая информация

Ключевые функции и особенности

• Автоматическое регулирование напряжения (AVR):​ Высокоточное поддержание заданного напряжения на выводах генератора.
• Регулирование коэффициента мощности/реактивной мощности (PF/VAR Control):​ Работа в параллели с сетью с поддержанием заданного cos φ или Q.
• Режимы управления:
  • Изохронный (Isochronous) – для работы на изолированную сеть.
  • С падающей характеристикой (Droop) – для работы в параллель с сетью или другими генераторами.
  • Режим компенсатора реактивной мощности.
• Ручное управление (FCR):​ Резервный или альтернативный режим регулирования по току возбуждения.
• Плавный пуск и останов (Soft Start/Stop).

• Защита от перенапряжения и пониженного напряжения.
• Ограничение тока ротора (полевой обмотки).
• Ограничение тока статора.
• Ограничение реактивной мощности.
• Защита от потери возбуждения (Loss of Excitation).
• Вольт-частотное ограничение (V/Hz Limiter).

3. Мониторинг и связь:

• Графический дисплей:​ Встроенный ЖК-экран с русскоязычным меню для настройки и отображения параметров.
• Коммуникации:​ Встроенные порты:
  • Modbus RTU​ (RS-485/RS-232)
  • CANopen​ (для связи с контроллерами ABB, например, AC500)
  • Ethernet​ (Modbus TCP/IP) – опционально.
• Регистратор данных:​ Ведение журнала событий и аварий.

Технические характеристики (типовые)

• Номинальное напряжение генератора:​ До 24 кВ.
• Номинальный ток возбуждения:​ До 350 А постоянного тока (зависит от мощности генератора).
• Выходное напряжение возбудителя:​ До 450 В постоянного тока.
• Питание блока управления:​ 85–265 В AC/DC, 50/60 Гц.
• Силовая часть:​ Тиристорный выпрямительный мост с естественным или принудительным воздушным охлаждением.
• Измеряемые сигналы:​ 3 напряжения статора, 3 тока статора, напряжение возбуждения, ток возбуждения, напряжение сети (опционально).
• Стандарты:​ Соответствует IEC, IEEE, ГОСТ.

Область применения

• Дизель-генераторные и газопоршневые электростанции.
• Небольшие гидроэлектростанции.
• Синхронные двигатели и компенсаторы реактивной мощности.
• Системы когенерации (ТЭЦ).

Комплектность (общая для конфигурации R0003)

1. Блок управления UNITROL 1020​ (основной регулятор с дисплеем).
2. Силовой тиристорный модуль (SCR Power Pack).
3. Модуль трансформатора возбуждения​ (Exciter Transformer) или блок питания выпрямителя.
4. Комплект кабелей и разъемов​ для монтажа.
5. Демпферные (снабберные) цепи​ для защиты тиристоров.
6. Документация​ на русском языке (инструкция, сертификаты).

Отличия от других моделей серии UNITROL

• UNITROL 1020:​ Базовая модель для средне- и высоковольтных генераторов.
• UNITROL 1010:​ Упрощенная версия для генераторов низкого напряжения (до 690 В).
• UNITROL 1005:​ Компактная модель для небольших генераторов.

Процедура ввода в эксплуатацию

1. Монтаж:​ Установка силового модуля, блока управления, датчиков тока и напряжения.
2. Подключение:​ Электромонтаж силовых и контрольных цепей согласно схеме.
3. Конфигурация:
   • Ввод параметров генератора и двигателя (номинальные U, I, cos φ).
   • Настройка уставок регулирования и защиты.
   • Настройка коммуникационных параметров (Modbus адрес, скорость).
4. Пусконаладка и тесты:
   • Тест системы измерения.
   • Проверка работы тиристорного моста.
   • Настройка ПИД-регуляторов напряжения и тока возбуждения.
   • Испытания в различных режимах (холостой ход, под нагрузкой).
